توضیحات

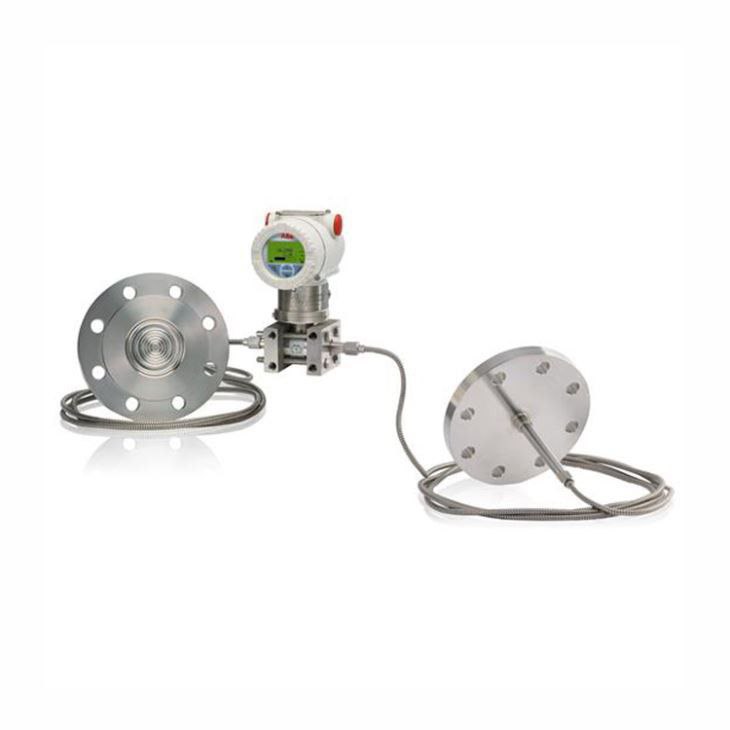

فرستنده فشار دیفرانسیل ABB 266MRT با مهر و موم مستقیم یا از راه دور S26 برای اندازه گیری فشار دیفرانسیل ترکیب می شود، محدوده اندازه گیری از -10 مگاپاسکال تا 10 مگاپاسکال، حداکثر فشار استاتیکی تا 41 مگاپاسکال و حداکثر نسبت پایین آمدن تا 60:1، دقت استاندارد 0.04 درصد است. کاربردهای ایمنی SIL2، SIL3 طبق استاندارد IEC 61508.

بسته به کاربرد واقعی، 266DRH امکان اندازه گیری دیفرانسیل را با استفاده از دو مهر و موم دیافراگمی از یک نوع و اندازه یا با یک مهر و موم دیافراگم (در سمت فشار بالا (H) یا فشار پایین (L)) به اضافه یک فلنج استاندارد با اتصال رزوه ای. در این مورد، اتصال رزوه ای (1/4 – 18 NPT یا 1/2 – 14 NPT با استفاده از آداپتور) برای پایه مایع یا خشک در طرف مقابل مهر و موم دیافراگم است.

سیستم مهر و موم سری S26 یک دستگاه محافظ است که برای جداسازی فرستنده فشار دیفرانسیل 266MRH از سیال فرآیند استفاده می شود، یک مهر و موم دیافراگمی انعطاف پذیر بین سیال فرآیند و یک لوله مویین پر از مایع متصل به بدنه فرستنده را فراهم می کند. دیافراگم سیال فرآیند را ایزوله می کند در حالی که لوله مویرگی پر شده به صورت هیدرولیکی فشار فرآیند را به سنسور فرستنده منتقل می کند. مویرگی مهر و موم از راه دور مقاوم در برابر خوردگی با ساختار مقاوم در فولاد ضد زنگ با محافظ زره مارپیچ، همچنین ژاکت PVC است. حفاظت از PVC همیشه توصیه می شود به جز برای کاربرد در دمای بالا، که در آن زره فولاد ضد زنگ پیشنهاد می شود. ساختار تمام جوش داده شده عملکرد قابل اعتماد را در گسترده ترین محدوده دمای عملیاتی و تحت شرایط خلاء تضمین می کند.
